E importante ter um projeto elétrico, antes de começar um serviço, seja qual for ele, facilita tanto para o cliente, como para o profissional, não é difícil de os interpretar, e o eletricista que não saber isso, não está em busca de capacitar-se, mas na profissão. Contrate a EJ, para realizar os seus projetos elétricos.
Esquemas elétricos são: Unifilar, Multifilar, Trifilar e Funcional. O Unifilar é o utilizado em projetos elétricos residenciais, com símbolos que ajudam na representatividade, e feito em planta baixa e proporciona valores bidimensionais, podendo saber altura e local exato de cada tomada ou interruptor.

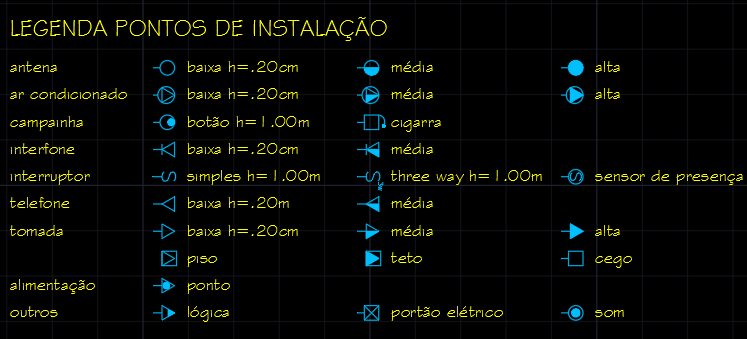

Acima estão símbolos importantes necessários, para uma boa interpretação de projetos elétricos, para você que é eletricista e ainda não aprendeu a ler projeto elétrico, faça um curso de projetista, separei abaixo um esquema unifilar, comece a considerar o quão é importante, estude mais em outros canais de estudos para se aprimorar, há muita coisa para se aprender sobre esse assunto.
Esquema Unifilar / Projetos Elétricos
"A instalação deve ser executada a partir de projeto específico, que deve conter, esquemas unifilares e outros, quando aplicáveis” NBR 5410/2004 no item 6.1.8.1. Norma brasileira para instalações elétricas. O diagrama unifilar permite visualizar de forma objetiva como a energia elétrica é distribuída dentro de uma instalação. Por meio de símbolos padronizados, é possível representar circuitos, condutores, disjuntores, dispositivos de proteção e demais componentes do sistema elétrico.
Nos projetos elétricos, o esquema unifilar auxilia na organização e na identificação de cada circuito, facilitando o dimensionamento dos condutores, a definição das proteções e a distribuição das cargas. Ele também serve como uma importante referência durante a execução, manutenção e futuras alterações da instalação.
Um projeto bem elaborado contribui para uma instalação mais organizada, segura e adequada às características da edificação. O diagrama unifilar, juntamente com a planta elétrica e os demais documentos técnicos, proporciona uma visão clara do sistema e facilita o trabalho do profissional responsável pela instalação.
Opinião, Sobre Projeto Elétrico
Volto a reprisar aqui, a importância de saber ler um projeto elétrico, eu trabalho nessa área de construção já há mais de 16 anos, e sei, que muitos profissionais, não sabem interpretar um projeto, aprenda já, porque senão, vai passar mal bocados.
Ele também serve como uma espécie de guia para o profissional durante a obra. Antes de começar qualquer serviço, é importante analisar as informações apresentadas e verificar se aquilo que está sendo executado corresponde ao que foi planejado. Isso evita improvisações, retrabalho, desperdício de materiais e problemas que poderiam ser identificados ainda na fase de execução.
Por isso, considero fundamental que todo profissional que trabalha com instalações elétricas busque desenvolver essa capacidade. Quanto melhor for o conhecimento sobre essa área, maior será a segurança para executar o serviço corretamente e compreender o que está sendo feito. Um bom eletricista não deve apenas saber instalar; ele também precisa saber interpretar aquilo que está na planta.
